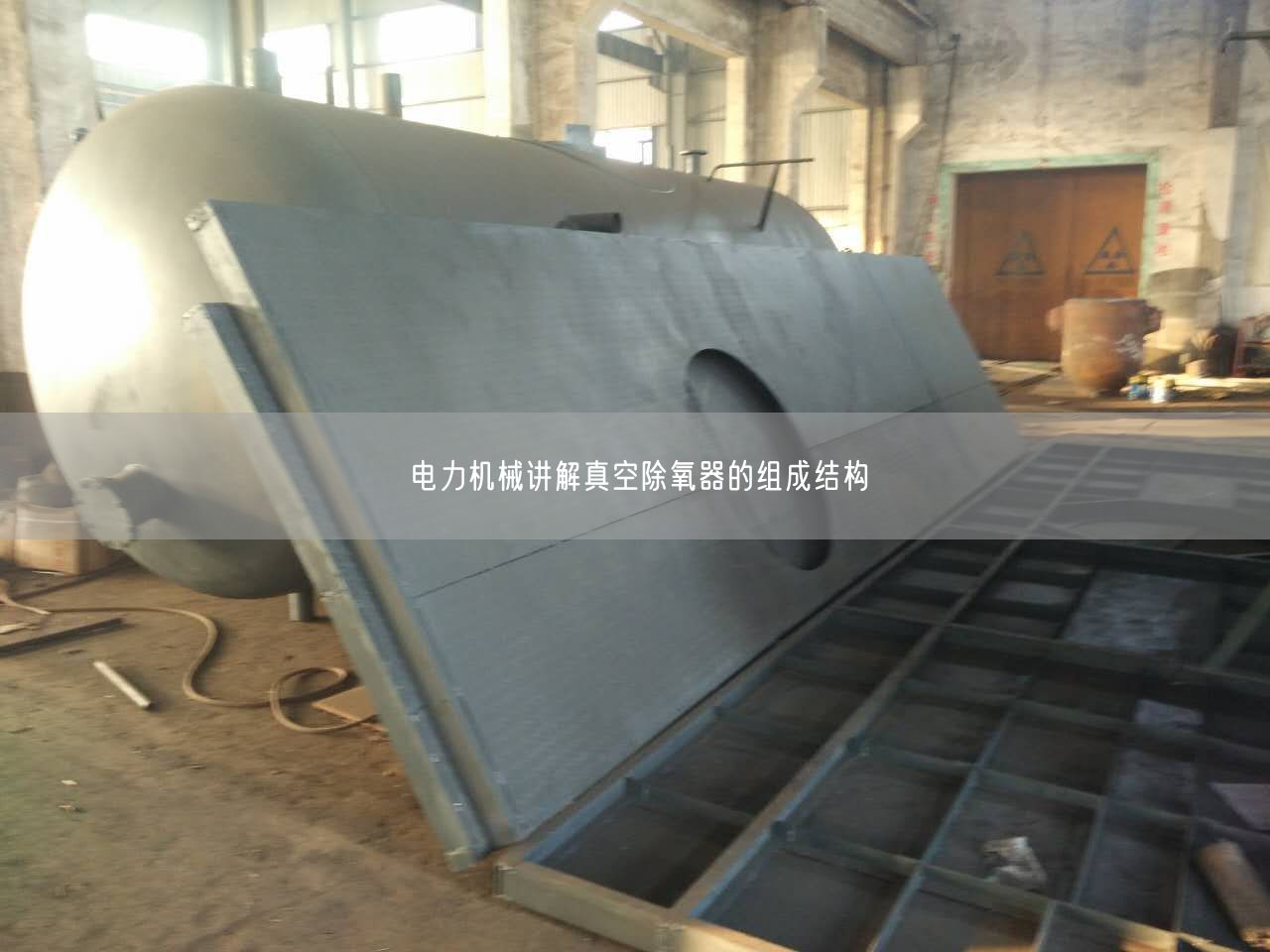

一、真空除氧器的組成結構

1、外殼是由筒身和沖壓隨園形封頭焊接制作而成。中、小低壓除氧器配有一對聯接法蘭，聯接法蘭用于聯接除氧頭與除氧水箱，供裝配和檢修用，高壓除氧器配裝有供2個檢修人孔。
　 2、新型旋膜器即射流增壓旋膜器由水室、汽室、射流增壓旋膜器、凝結水接管、軟化水、除鹽水、補充水接管、次加熱蒸注進汽口組成。新型旋膜器（射流增壓旋膜器）內增加了水膜導流裝置，即使低負荷運行時也能強力旋膜，遙遙真空除氧器形成良好的水膜裙，粗除氧穩定有續。凝結水、化學補水、經起膜管呈螺旋狀按一定的角度噴出，形成水膜裙，并與遙遙加熱蒸汽進汽口接管引進的加熱蒸汽進行遙遙熱交換，形成了遙遙除氧，熱交換給水落入水篦子上，與至下向上的二次加熱蒸汽接觸，熱交換給水被加熱到接近除氧器工作壓力下的飽和溫度即低于飽和溫度23℃，并再次完成粗除氧。一般經此旋膜器可除去給水中含氧量的9096%左右。
　 3、淋水篦子是由數層交錯排列的角形鋼制件組成，經旋膜器粗除氧的給水落到這里進行二次分配，呈均勻雨霧狀落到裝在其下的液汽網上進行深度除氧。
　 4、不銹鋼絲網填料層蓄熱器是由諸多形狀尺寸相同的單元組成的SW型網孔波紋填料，組成的一個圓筒體，該規整填料保持絲網波紋填宵和孔板波紋填料的優點外，汽水通量大，壓降小、操作彈遙遙大，分離效率高、能耗低，不脫落等特點。不銹鋼絲網填料層就是二次蒸汽的蓄熱器，給水與二次蒸汽蓄熱器充分熱交換，達到了深度除氧的目的，低壓大氣式除氧器≤15ug/L、高壓除氧器≤7ug/L。
　5、水箱除過氧的給水匯集到除氧頭的下部容器即[除氧水箱]內，除氧水箱內裝有較新科學設計的強力換熱再沸騰裝置，該裝置具有強力換熱，迅速提升水溫，更深度除氧，減小水箱振動，降低噪音等優點，提高了真空除氧器遙遙壽命，遙遙了鍋爐和其它給水管、省煤器的安全遙遙遙遙運行。
