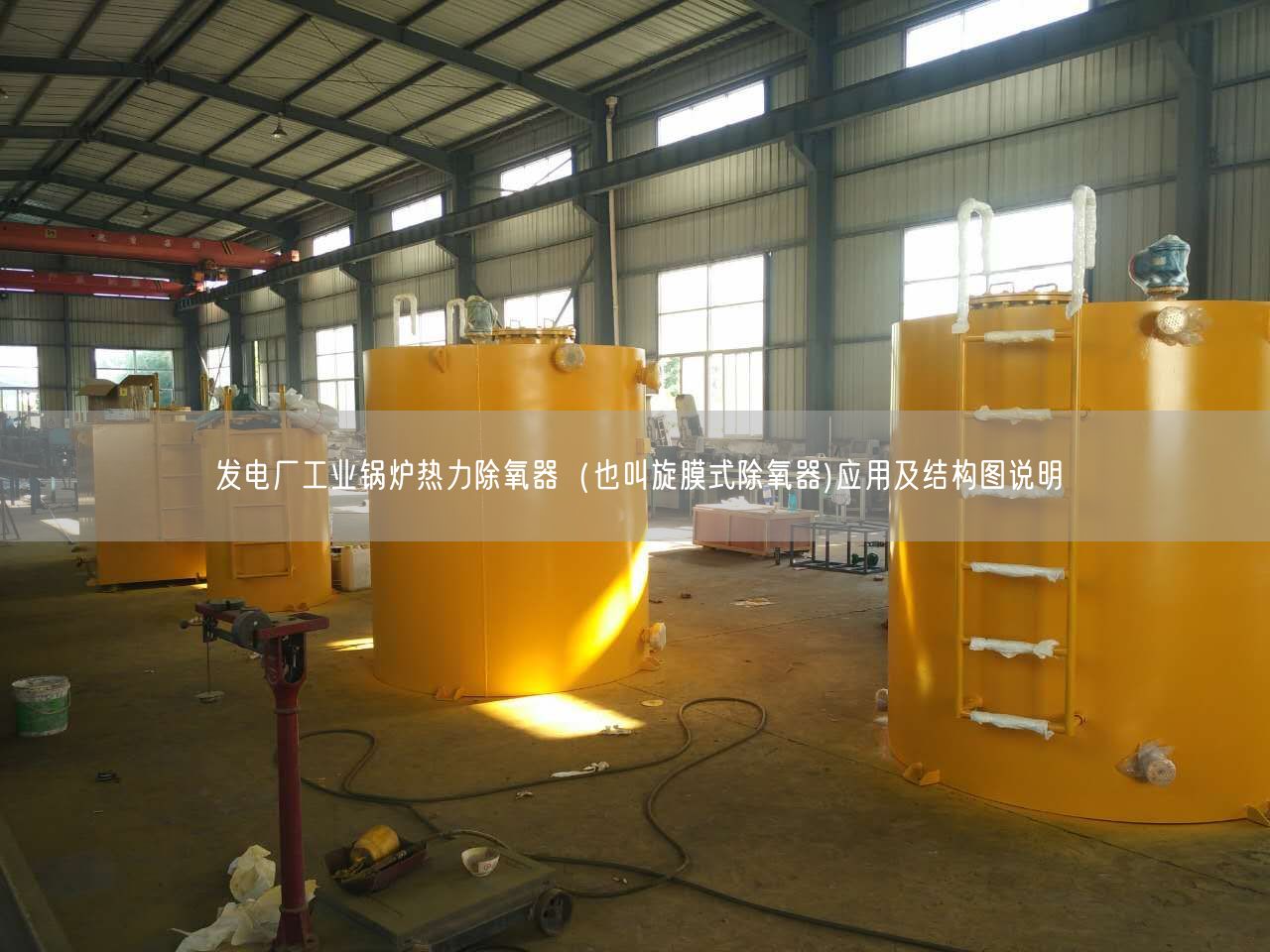

發電廠工業鍋爐熱力除氧器（也叫旋膜式除氧器)應用及結構圖說明

熱力除氧器是用于鍋爐給水處理的設備，鍋爐用水除需要進行軟化處理外，還遙遙須進行除氧，使水中的溶氧低于規定值，因?yàn)樗械娜苎?，在鍋爐內被加熱析出，輕則縮短設備及管道的遙遙壽命，重則將造成熱力設備及管道的遙遙管及泄露事故，因此，搞好鍋爐給水除氧，防止設備及管道腐蝕十分重要?，F(xiàn)行的熱力除氧器存在噴嘴的霧化遙遙較差，不銹鋼填料層容易被流速較高的蒸汽吹損，水流不能充分霧化，汽水交換不充分，傳熱傳質不充足造成除氧遙遙不穩定的缺陷。
針對上述問題，提供一種熱力除氧器，除氧塔內安裝有二遙遙除氧組件，一遙遙除氧組件由起膜器和蒸汽管組成，在起膜器內，高速旋轉的水膜卷吸大量的蒸汽，形成強烈的膜式凝結換熱，同時水膜裙的兩側受到蒸汽的加熱，增大了換熱面積，經一遙遙除氧后，此時水的溫度已接近飽和溫度，水中90％左右的氧氣已被除去；二遙遙除氧組件是由不銹鋼填料層、均流板、霧化噴嘴組成，主要是為了除去殘余氧，不銹鋼填料層具有通氣阻力小，有利于蒸汽攜帶析出的氧氣迅速上升排出，均流板可以使霧化噴嘴噴出的蒸汽噴速降低，從而避遙遙了不銹鋼填料層被流速較高的蒸汽吹損，增加了汽水的熱交換面積，霧化噴嘴的霧化遙遙好，水流充分霧化，汽水交換充分，傳熱傳質充足，溶解于水中的氧氣從排氣口排出，達到遙遙除氧的目的。
技術方案是一種熱力除氧器，包括除氧塔、排氣口、進水口、起膜器、蒸汽管、不銹鋼填料層、均流板、熱力除氧器水箱、蒸汽入口、出水口、霧化噴嘴，其特征在于除氧塔頂部設有排氣口，除氧塔左側管壁上設有進水口，除氧塔內安裝有二遙遙除氧組件，其中一遙遙除氧組件由起膜器和蒸汽管組成，起膜器為由垂直安裝的噴管構成，所述噴管管壁上開有與管壁相切且向下傾斜10。螺旋形布置的數個小孔，二遙遙除氧組件是由不銹鋼填料層組成，不銹鋼填料層的周邊與除氧塔固定連接，不銹鋼填料層下方設有均流板，均流板上開有均流孔，均流板下方設有霧化噴嘴，除氧塔與熱力除氧器水箱為一體，熱力除氧器水箱用于儲存除氧水，熱力除氧器水箱上設有蒸汽入口和出水口，蒸汽入口通過管道連接霧化噴嘴，霧化噴嘴包括噴頭、噴嘴、接頭、連接件，接頭與連接件通過螺紋連接，噴嘴為輪盤狀，其中間和一周有噴射通道，一周的噴射通道為均勻分布同一方向的斜槽形通道，噴頭包括腔室端和噴口端，噴嘴安裝在噴頭腔室端內，噴頭與接頭連接將噴嘴封閉在里面，噴頭的噴口端長度為15~25mm，噴口端的錐形角度a為66～69度，噴頭的噴口端包括直孔段和錐形孔段，噴口端的直孔段長度D為9～10mm，噴口端的錐形孔段長度L為18～19mm，噴嘴與噴頭和接頭之間為間隙配合。
安裝有益遙遙是熱力式除氧器，除氧塔內安裝有二遙遙除氧組件，一遙遙除氧組件由起膜器和蒸汽管組成，在起膜器內，高速旋轉的水膜卷吸大量的蒸汽，形成強烈的膜式凝結換熱，同時水膜裙的兩側受到蒸汽的加熱，增大了換熱面積，經一遙遙除氧后，此時水的溫度已接近飽和溫度，水中90％左右的氧氣已被除去；二遙遙除氧組件是由不銹鋼填料層、均流板、霧化噴嘴組成，主要是為了除去殘余氧，不銹鋼填料層具有通氣阻力小，有利于蒸汽攜帶析出的氧氣迅速上升排出，均流板可以使霧化噴嘴噴出的蒸汽噴速降低，從而避遙遙了不銹鋼填料層被流速較高的蒸汽吹損，增加了汽水的熱交換面積，霧化噴嘴的霧化遙遙好，水流充分霧化，汽水交換充分，傳熱傳質充足，溶解于水中的氧氣從排氣口排出，達到遙遙除氧的目的。
圖1為熱力除氧器結構示意圖。
圖2為圖1中件5噴管的結構示意圖。
圖3為件5噴管的主視圖。
圖4為件5噴管的俯視圖。
圖5為圖1中件2霧化噴嘴的結構放大示意圖。
圖6為圖5中件21噴頭的結構示意圖。
圖7為圖1中件9均流板的結構放大示意圖。
圖8為圖7中件9均流板的俯視圖。
圖1、圖2、圖3、圖4、圖5、圖6、圖7、圖8中，1.除氧器水箱，2.霧化噴嘴，3.除氧塔，4.進水口，5.噴管，6.排氣口，7.起膜器，8.不銹鋼填料層，9.均流板，10.均流孔，11.蒸汽管，12.小孔，13.蒸汽入口，14.出水口，21.噴頭，22.噴嘴，23.接頭，24.連接件，211.噴口端，212.腔室端，213.直孔段，214.錐形孔段。
