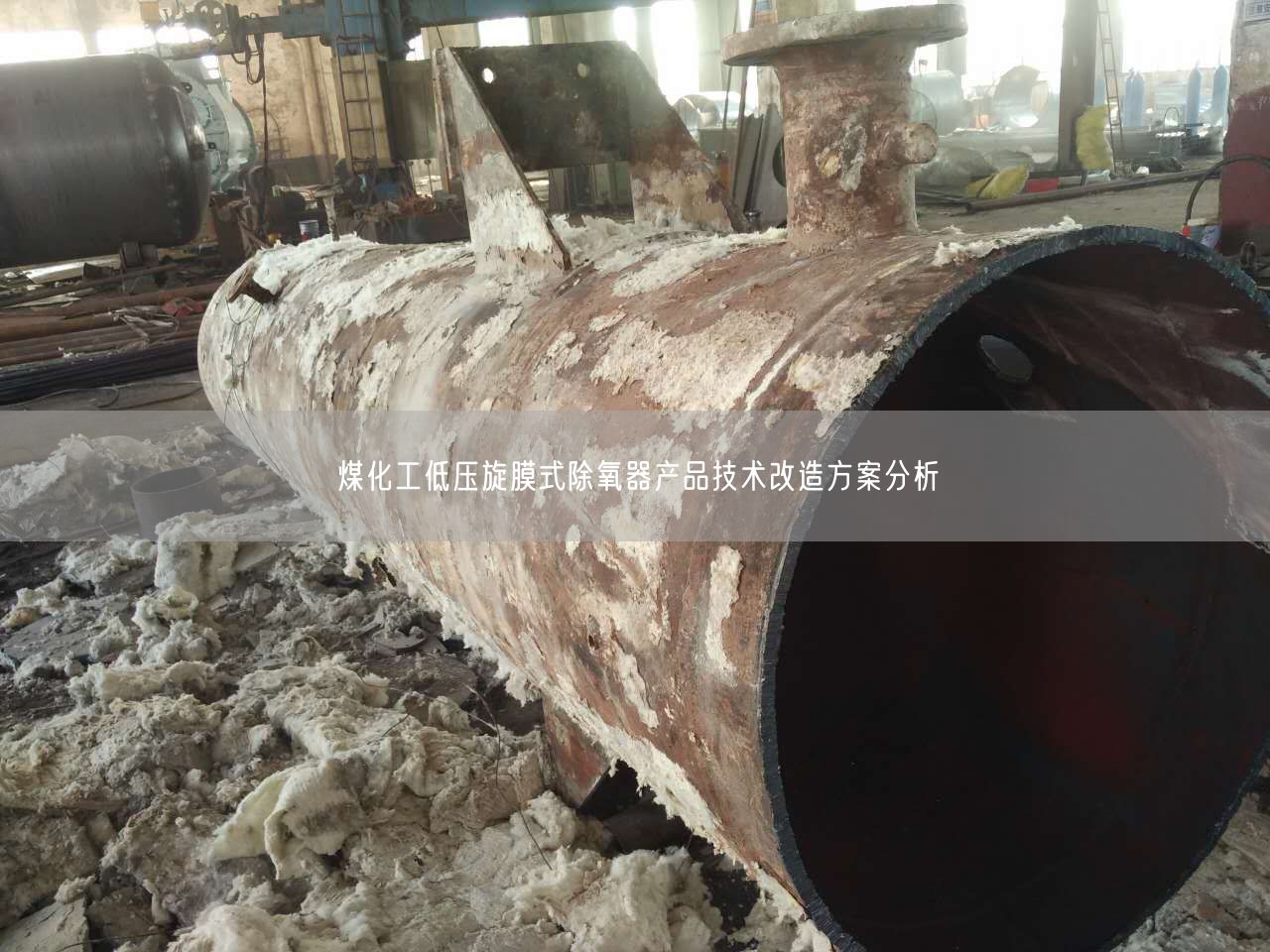

煤化工低壓旋膜式除氧器產品技術改造方案分析

煤化工低壓旋膜式除氧器產品技術改造方案分析，通過優化篩網的材質、焊接工藝、改進結構，避遙遙了由于現場工藝條件不穩定、流量過大沖刷除氧器水箱回流管篩網接頭，造成低壓旋膜式除氧器脫落并出現異響的問題；解決了低壓旋膜式除氧器水封安裝錯誤、在未達到設計的水封動作壓力時水封會沖破的問題；采用在除氧塔內部增加蒸汽分配盤來提高水的溫度，除氧遙遙遙遙改善。
內蒙古大唐天然氣有限責任公司除氧站界區共有四臺低壓旋膜式除氧器投用，型號為GXC420/100。旋膜式除氧器的相關參數如表1所示。
表1低壓旋膜式除氧器的相關參數
參數名參數值
蒸汽壓力/MPa0.5
蒸汽溫度/℃158
出口水溫/℃102～104
水箱容積/m3120
遙遙容積/m3100
額定出力/(t·h1)420
容器長度/mm13812
容器內徑/mm3432
1、低壓旋膜式除氧器工作原理
低壓旋膜式除氧器的傳熱、傳質方式與已有的液柱式、霧化式和泡沸式不同，它是將射流、旋轉膜和懸掛式泡沸三種傳熱、傳質方式為一體的傳熱、傳質方式。它具有較高的效率。
射流、旋膜和懸掛式泡沸三種傳質方式源于石油化工系統的噴射、降膜和泡沸傳熱、傳質方式。不同的是將噴射冷凝擴散管取消，僅利用噴嘴的射流改為飛行冷凝，不僅具有很大吸熱功能，而且具有很大的解析能力；將自然降膜改造為強力降膜，增加液膜的更新度，
并造成液膜沿管壁強力旋轉卷吸大量蒸汽，增強傳熱、傳質功能；將相向泡沸改為懸掛式泡沸，提高層中蒸汽流速高時泛點，并保持氣體通道；將遙遙立的三種傳熱傳質裝置所化為一體，在一個單元的部件內完成，具有很高的除氧效率。
2、低壓旋膜式除氧器存在的問題
低壓旋膜式除氧器存在的問題為震動異常、沒有達到壓力沖破水封、溶氧嚴重遙遙標。
3、改進方案
消除低壓旋膜式除氧器震動異常
打開低壓旋膜式除氧器的人孔檢查，檢查發現中壓水泵回流管在除氧水箱內的篩網接頭被沖脫落，篩眼沖壞，這應該是低壓旋膜式除氧器震動異常的原因。
