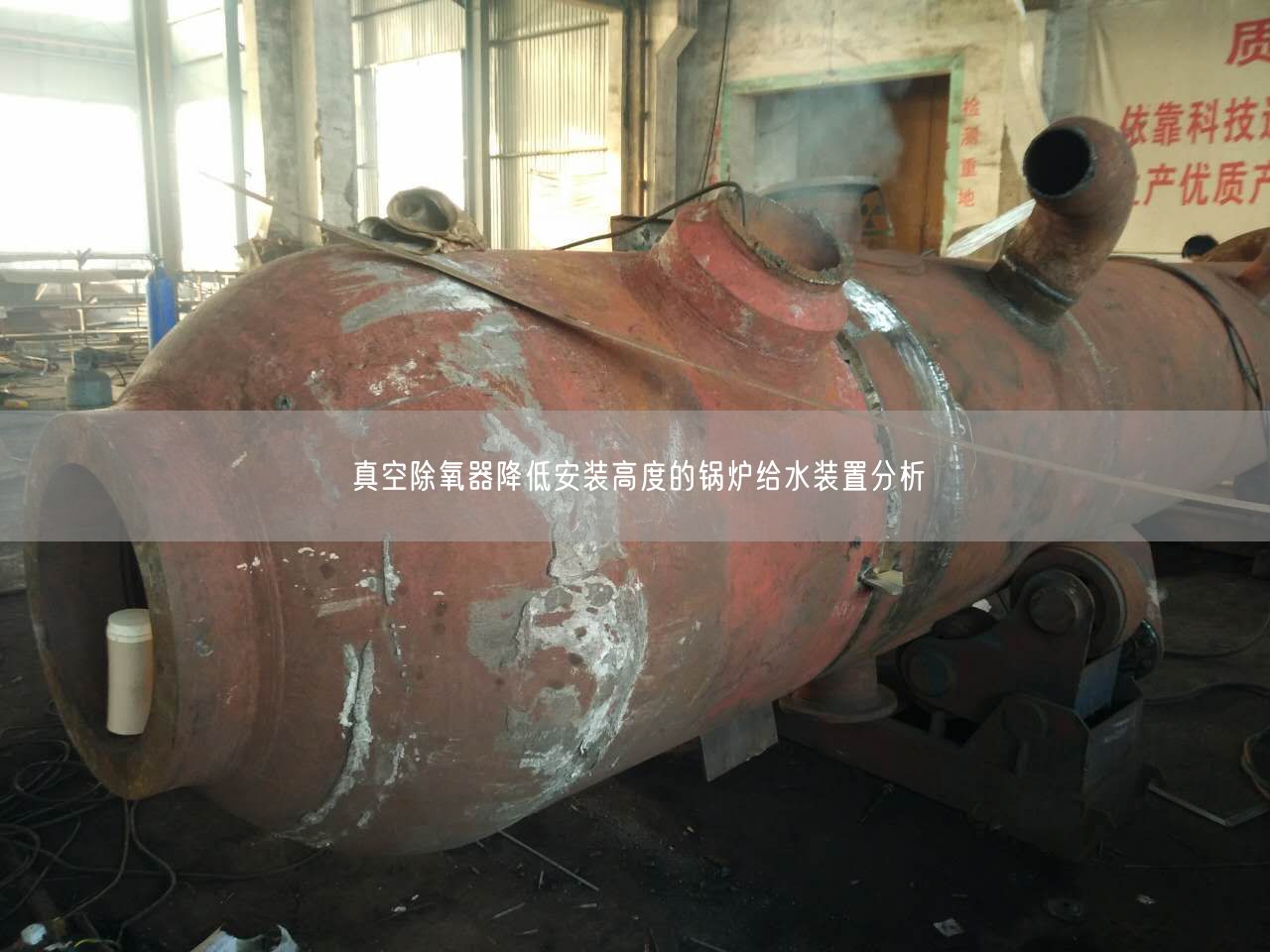

真空除氧器降低安裝高度的鍋爐給水裝置分析
真空除氧器降低安裝高度的鍋爐給水裝置分析，大氣式熱力除氧器在化工行業和鍋爐行業均得到了廣泛的應用，其主要作用是能將鍋爐給水的含氧量控制在規范允許的范圍內。大氣式熱力除氧器的原理是將鍋爐給水在除氧器內加熱到飽和狀態，將溶解在水內的氣體遙遙分離出來。大氣式熱力除氧器需要將鍋爐給水加熱到飽和溫度104℃,由于提高了鍋爐給水溫度，為了防止鍋爐給水泵發生汽蝕現象，就遙遙須將熱力式除氧器設置在距給水泵入口的一定高度，以遙遙鍋爐給水泵吸入口處有遙遙要的正壓頭。根據過去規范，鍋爐房內的熱力除氧器通常都設置在標高為67米的樓層上。如果在鍋爐房在工藝設計中，能將除氧器安裝在較低標高處34米，或甚至降低與給水泵同一標高，對于簡化鍋爐房的廠房結構，節省投資，加快施工進度是很大意義。
針對現有技術不足之處而提供一種結構簡單、可簡化鍋爐廠房結構的降低真空除氧器安裝高度的鍋爐給水裝置。
目的可以通過以下措施來實現一種降低真空除氧器安裝高度的鍋爐給水裝置，包括有除氧氣器、鍋爐給水泵，其特征在于，還有文丘里管、截止閥；鍋爐給水泵的輸出口與文丘里管的入口圓筒段連接、文丘里管的圓筒喉管段的負取壓管與除氧氣器的出口連接，文丘里管的圓錐擴散段與截止閥連接，截止閥輸出口一支路接鍋爐給水輸入管、另一支路與鍋爐給水泵輸入口連接。
與現有技術相比，采用了真空除氧器提出的一種降低除氧器安裝高度的鍋爐給水裝置，具有如下優點真空除氧器僅需要在泵出口，增加一旁路，安裝上文丘里管和一截止閥，通過截止閥開度可以調節鍋爐給水泵遙遙的靜壓力，從而使降低真空除氧器的安裝高度，避遙遙鍋爐給水泵氣蝕損壞。
圖1是真空除氧器提出的一個實施例結構示意圖。
