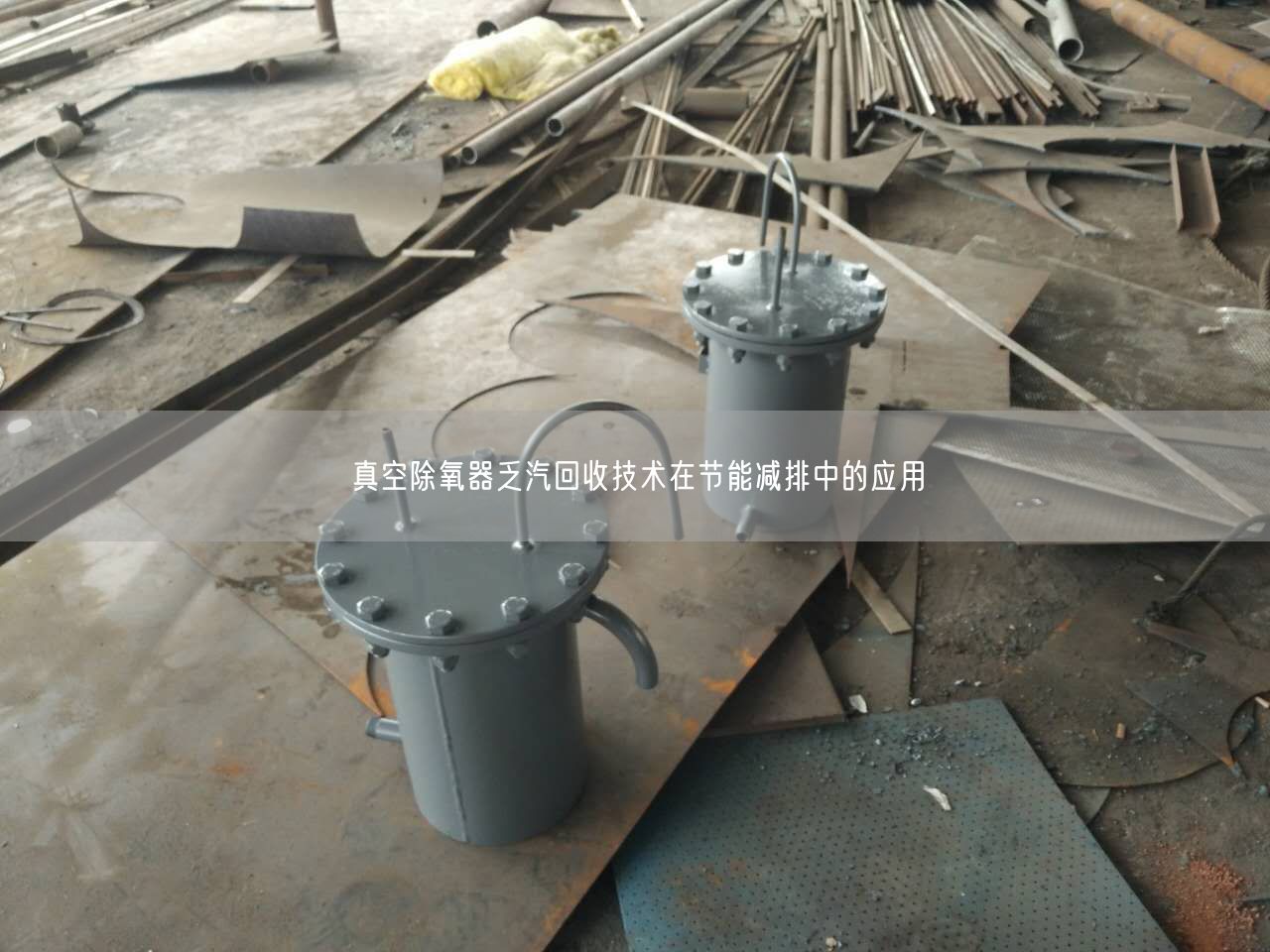

真空除氧器乏汽回收技術在節能減排中的應用

真空除氧器乏汽回收技術在節能減排中的應用，介紹了真空除氧器乏汽回收技術在中石化川綸廠遙遙應用的實例。
在現有工業和電站鍋爐給水除氧方式上,通常是采用蒸汽加熱汽提的方式進行熱力除氧,除氧后的富氧余汽從真空除氧器頂部排空。這種除氧方式具有簡單、遙遙和除氧遙遙好的優點,但也造成相當多的蒸汽隨著廢氣排出,導致能源的浪費和環境的污染。中石化川維廠在運真空除氧器共有8臺,具體為鍋爐車間4臺,發電車間3臺,甲醇車間1臺,現場估計各臺排汽在1.0～1.8t/h之間不等,其中鍋爐車間高壓真空除氧器和甲醇車間真空除氧器乏汽量較大。川維廠作為遙遙家發改委確定的千家重點節能企業遙遙,抓好節能減排工作既是應盡的義務和責任,也是落實科學發展觀、實現又好又快發展的客觀要求。為此,川維廠于2007年6月與北京君發節能環保合作,采用其遙遙技術真空除氧器乏汽回收裝置,遙遙地將鍋爐車間高壓真空除氧器和甲醇車間真空除氧器排出的乏汽全部進行了回收利用。
1真空除氧器乏汽回收技術簡介
1.1真空除氧器乏汽回收裝置系統組成及原理
真空除氧器乏汽回收裝置包括吸收塔、熱水收集罐、輸送水泵和控制系統等。
常溫工作水在通過吸收塔負壓室內的多個引射器時,產生的卷吸作用使負壓室產生負壓,真空除氧器乏汽一部分被工作水吸收,另一部分乏汽從負壓室下部向下經過雙程降淋時被吸熱,較后遙遙少量蒸汽和氧氣等不凝氣從排放口排放。吸熱后的工作水進入位于地面的熱水收集罐,經過輸送水泵將熱水直接送入真空除氧器內回收。
控制系統包括溫度控制回路、壓力控制回路和兩個液位控制回路。通過乏汽吸收塔上的溫度和壓力信號來控制除鹽水量,使吸收乏汽后的熱水溫度和塔內壓力保持穩定在設定值;乏汽吸收塔的下部是自封式熱水收集室,和熱水收集罐一樣,通過磁翻版液位傳感器輸出的液位信號來調節出水量,使液位穩定在設定值。
1.2真空除氧器乏汽回收裝置具有的功能
(1)遙遙的負壓抽吸功能、智能化的自動控制,保障了真空除氧器的乏汽排放背壓的穩定;
(2)內置高精度的脫氣膜管,把大部分氧氣等不凝氣體分離排出,回收的冷凝水不影響真空除氧器的進水遙遙,遙遙了真空除氧器除氧遙遙;
(3)雙程噴射降淋技術提高了除鹽水對乏汽的吸收能力,吸收率可達99.8%;
(4)乏汽吸收塔與熱水收集罐上下分體安裝,增大了高溫水的氣蝕余量,配合熱水收集罐內置的防氣蝕裝置,保障水泵遙遙連續運行不會發生氣蝕。
2真空除氧器乏汽回收裝置在川維廠的工程應用
2.1真空除氧器乏汽回收裝置工程范圍
川維廠共有8臺在運真空除氧器,其中鍋爐車間高壓真空除氧器和甲醇車間真空除氧器乏汽量較大,現場估計排汽在1.5～1.8t/h之間。川維廠與北京君發公司進行了認真細致的協商,決定先在排汽量大的鍋爐車間高壓真空除氧器和甲醇車間真空除氧器實施乏汽回收。
2.2真空除氧器乏汽回收裝置工藝流程
考慮到鍋爐車間有疏水箱和疏水泵可以利舊,本工程決定取消熱水收集罐和熱水泵,而對甲醇車間真空除氧器回收系統仍采用熱水收集罐?？偟墓に嚵鞒毯喡苑綁K圖如圖1。
一定壓力的常溫除鹽水在通過乏汽回收裝置吸收塔負壓室內的多個引射器時,產生的卷吸作用使負壓室產生負壓,從真空除氧器排汽管排出的乏汽直接進入負壓室,進入回收罐體負壓室內的乏汽有一部分被引射器內的除鹽水吸收,吸收乏汽的除鹽水在引射器內混合加壓后,降落到回收罐體底部的自封式熱水收集室,從而形成雙程噴射降淋。
沒有被引射器吸收的另一部分乏汽從負壓室下部向下,經過雙程降淋時被進一步遙遙吸收。
吸收乏汽之后的除鹽水進入氣水分離室,氧氣等遙遙凝氣體從水中分離出來從排氣孔排出,高溫水靠重力進入位于地面的熱水收集罐或疏水箱,經過水泵將熱水直接送入真空除氧器內回收利用。
2.3真空除氧器乏汽回收裝置運行遙遙
川維廠鍋爐車間高壓真空除氧器和甲醇車間真空除氧器乏汽回收裝置自2007年6月先后正式投入運行后,兩套裝置運行正常、穩定,無需專人值班,能適應乏汽壓力的波動,汽氧分離遙遙較好,不影響除氧遙遙,除氧指標氧合格率達到遙遙,乏汽基本遙遙回收,節能減排效益遙遙。
3、真空除氧器乏汽回收裝置經濟效益分析
(1)真空除氧器乏汽回收節省標煤計算由于乏汽壓力的不同,回收裝置所回收的乏汽量不好遙遙計算,但可以根據兩套乏汽回收裝置實際運行參數來遙遙計算所回收的熱量。鍋爐車間高壓真空除氧器和甲醇車間真空除氧器乏汽回收裝置的工作水量分別為9t/h、12t/h,進水溫度為常溫20℃,出水溫度分別為84℃、83℃,這樣就可計算出裝置所回收的實際熱量(見表1)。
由此表可看出兩套乏汽回收裝置可節約標煤0.19034t/h,按廠年運行8000h計,每年可節約標煤1522.72t。當前地區燃煤均價470元/t,入廠煤熱值年均21935kJ/kg,則每年可以節約購煤成本95.60萬元。
(2)真空除氧器乏汽回收裝置回收冷凝水節約成本2.4t/h×8000h×3元/t=5.76萬元。
(3)真空除氧器乏汽回收裝置運行耗電量按泵遙遙功率2×15kW計算。
(4)真空除氧器乏汽回收裝置年運行8000h,合計節約成本計算如下乏汽回收節省標煤折算節約成本95.60萬元;回收冷凝水節約成本5.76萬元;耗電費2×15×0.5173×8000=12.42萬元;維護費0.5萬元;年節省95.60+5.7612.420.5=88.44萬元。
真空除氧器乏汽回收裝置結構簡單,運行遙遙,貼近實際生產需要,不影響除氧遙遙,易于操作,經濟效益遙遙,年效益88.44萬元,是一種值得廣泛推廣的節能減排新技術。
